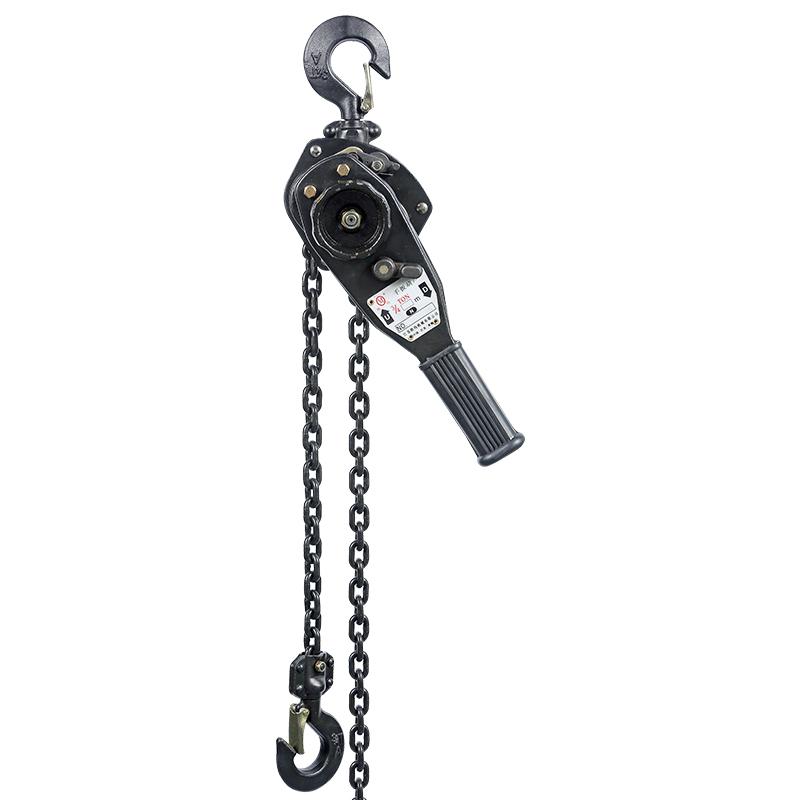

HSH-X型手扳葫蘆

產品介紹：

額定載重：0.25T-9T

起升高度：1.5米

吊鉤材質：錳鋼吊鉤

鏈條材質：G80錳鋼鏈條

外殼材質：合金鋼罩殼

機械行業標準：JB/T 7335—2016

產品特點：

外形美觀，吊鉤開口大，鉤腔尺寸大，手柄結構強壯，下吊鉤加裝滾動軸承。X型手扳葫蘆通過離合彈簧實現上下自由拉動。
我們公司新產品——X系列手扳葫蘆，較普通產品具有以下特點：

1.空載時利用離合彈簧使鏈條可自由拉動，精密鑄鋼手輪帶三角形限位凸點，作業時避免葫蘆鏈條下降到底部時，避免重物自由滑落的安quan隱患；

2.左右墻板配置整體軸承，起重鏈輪為整體軸承形式配合，運轉靈活，手拉力暢快輕盈；

3.內部齒輪傳動件均采用20CrMnTi合金鋼和嚴格的滲碳熱處理工藝，相對比傳統工藝增加了齒輪的抗耐磨性；

4.沖壓式導鏈板，使鏈條導向順暢，防護效果佳；

5.采用高強度G80辰力專利鏈條。

產品用途：

環鏈手扳葫蘆廣泛地應用于造船、電力、運輸、建筑、礦山、郵電等行業的設備安裝，物品起吊、機件牽拉等。

注意事項：

1.嚴禁超載使用，嚴禁擅自加長手柄使用，嚴禁用人力以外的其他動力操作；

2.在起吊起重物時，嚴禁人員在重物下做任何工作或行走，禁止發生人身事故；

3.使用前必須確認機件完好無損，傳動部件及起重鏈條潤滑良好，空轉情況正常；

4.使用前應檢查上下吊鉤是否掛牢。應使載荷在吊鉤的鉤腔中間。起重鏈條不得有錯扭曲彎曲的鏈環。

維修保養：

1.使用完畢后應將葫蘆清理干凈，并涂上防銹油脂，存放在干燥的地方；

2.維護和檢修應由懂機器的人員進行，禁止不懂本機性能原理者隨意拆裝；

3.齒輪安裝按圖紙操作。

技術參數：

額定載荷Capacity(t)		0.25	0.5	0.75	1.5	3	6	9
標準提升高度STANDARD LIFT(m)		1.5	1.5	1.5	1.5	1.5	1.5	1.5
試驗載荷Running test load(KN)		3.1	6.3	11	22.5	45	90	135
兩鉤間距離Min distance between 2 hooks(mm)		237	283	320	380	480	600	740
額定載荷的手扳力Effort required to lift rated load (ND)		160	200	180	380	450	500	550
起重鏈行數Strands of load chain		1	1	1	1	1	2	3
起重鏈直徑Strands of load chain(mm)		4*12	5*15	6*18	8*24	10*30	10*30	10*30
主要尺寸Dimensions(mm)	A	119	130	148	172	200	200	200
	B	79	83	90	98	115	115	115
	C	90.5	112	136	160	180	235	335
	D	31	36	40	52	60	68	85
	K	24	25.5	28	38	42	50	57
	L	168	178	250	300	375	375	375
凈重 Net Weight(Kg)		2.7	3.8	7.4	11.6	20	29.4	45
起升高度每增1m增加重量(Kg) Extra weight per metre of extra lift		0.41	0.52	0.8	1.1	2.2	4.4	6.6
包裝尺寸 Package size(cm)		211310	231414	371615	481715.5	522018	542020	603828
